Диф. автомат АД12 М 2р С10 30мА ИЭК

Артикул:21492

Цена: Под заказ

Описание Характеристики Отзывы (0)

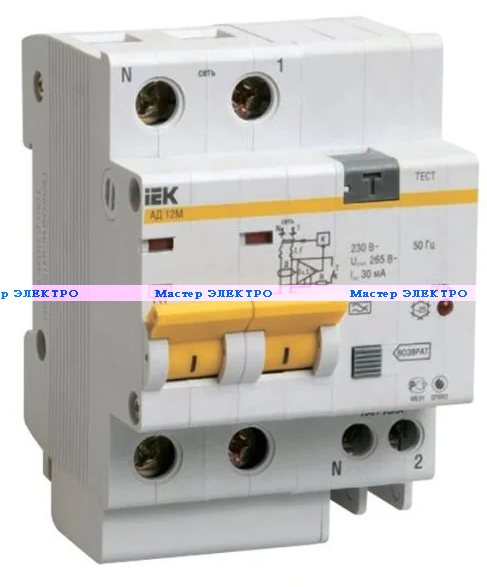

Дифференциальный автомат АД12 М 2р С10 30мА ИЭК

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.
Наличие функции защиты от повышенного напряжения (265±5 вольт).

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29М.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +50 °С.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
• Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Особенности конструкции

	Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке.		Широкий диапазон рабочих температур от –25 °С до +50 °С позволяет использовать выключатель в различных климатических поясах.
	Комбинированная схема с электронным модулем дифференциальной защиты, варистором класса D и встроенным выключателем серии ВА47-29 обеспечивает 4 вида защиты: oт дифференциального тока (тока утечки); от короткого замыкания; от перегрузки; от импульсных (грозовых перенапряжений).		Возможность простой самостоятельной установки контактов состояния КС47 и КСВ47.
	Кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.		Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
	Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.		Кнопка ВОЗВРАТ для индикации срабатывания от дифференциального тока.

Наплавка из серебросодержащего композита

Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.

Встроенная защита от длительных (265 В; 0,5 с) и импульсных (разрядный ток 8/20 мкс) перенапряжений сети.

Технические характеристики

Соответствуют стандартам	ГОСТ Р 51327.1-99, ТУ 3431-012-18461115-2006
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток I_n, А	10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток I_Dn,мА	30
Номинальная отключающая способность, А	4500
Рабочая характеристика при наличии дифференциального тока	А
Время отключения при номинальном дифференциальном токе, мс	≤40
Число полюсов	2
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP20
Износостойкость, циклов В-О, не менее	10000
Максимальное сечение присоединяемых проводов, мм²	вход - 25; выход - 16/25*
Наличие драгоценных металлов (серебро), г/полюс	0,6÷2,0
Масса (2/4-полюсные), кг	0,25/0,45
Диапазон рабочих температур, °С	-25 ÷ +40
