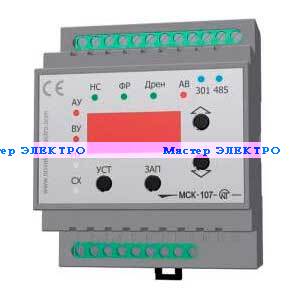

Контроллер насосной станции МСК-107
Контроллер насосной станции МСК-107
Контроллер насосной станции МСК-107 (в дальнейшем МСК-107, устройство) предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
Поддержание заданного уровня жидких веществ обеспечивается управлением:
- при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
- при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт - управлением катушкой магнитного пускателя (контактора).
МСК-107 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов, так и в ручном – по командам пользователя с лицевой панели или кнопочного поста.
По интерфейсам RS-232 и RS-485 ( протокол MODBUS) возможно задание основных параметров работы МСК-107, а также дистанционное управление электродвигателем (электродвигателями).
Контроллер насосной станции КС -107 (в дальнейшем КС-107, устройство) предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
Поддержание заданного уровня жидких веществ обеспечивается управлением:
- при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
- при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт – управлением катушкой магнитного пускателя (контактора). КС-107 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов, так и в ручном – по командам пользователя с лицевой панели или кнопочного поста.
По интерфейсам RS-232 и RS-485 ( протокол MODBUS) возможно задание основных параметров работы КС-107, а также дистанционное управление электродвигателем (электродвигателями).

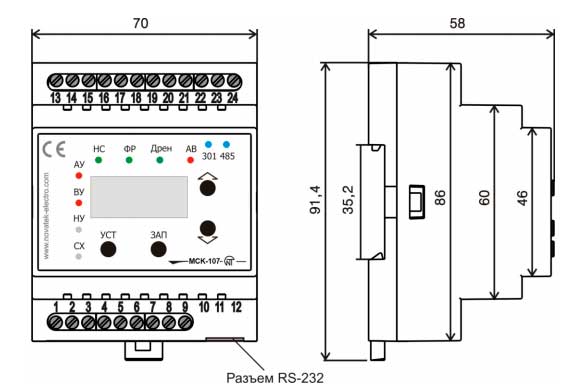

1 – синий светодиод "301" - горит, когда идет обмен данными с УБЗ-301
2 - синий светодиод "485" - горит, когда идет обмен данными по интерфейсу RS-485
3 – кнопка "стрелка вверх" (в тексте ВВЕРХ)
4 - кнопка " стрелка вниз" (в тексте ВНИЗ)
5 - кнопка ЗАП - запись параметров в режиме установки, выход из режима установки параметров
6 - кнопка УСТ - включает режим установки параметров
8 - светодиод "СХ" (уровень сухого хода)
9 – светодиод "НУ" (нижний уровень)
10 – красный светодиод "ВУ" (верхний уровень)
11 - красный светодиод "АУ" (аварийный уровень)
12 - трехразрядный индикатор
13 - светодиод "НС" - горит, когда реле нагрузки включено
14 - зеленый светодиод "ФР" - горит, когда функциональное реле включено
15 - зеленый светодиод "Дрен" – выключен, когда МСК-107 находится в режиме наполнения; горит, когда МСК-107 находится в режиме дренажа; мигает, когда МСК-107 находится в ручном режиме работы
16 - красный светодиод "АВ" – горит, когда МСК-107 находится в состоянии аварии
